Типы и виды компрессоров: обзор на основе передовых инженерных практик
Введение: Сжатый воздух является одним из наиболее дорогостоящих энергоносителей в промышленности. Его эффективное производство начинается с корректного выбора типа компрессора. В основе современной классификации, применяемой ведущими производителями, лежит не только конструктивное исполнение, но и принцип оптимизации энергозатрат на протяжении всего жизненного цикла оборудования. Данный обзор систематизирует типы и виды воздушных компрессоров через призму энергоэффективности и целевого применения.
Фундаментальное деление: принцип вытеснения и динамического сжатия
Согласно технической философии, все воздушные компрессоры делятся на две глобальные категории, определяющие их эксплуатационные и экономические характеристики.
- Компрессоры объемного действия (Positive Displacement): Сжатие происходит за счет механического уменьшения объема воздуха в герметичной камере. Давление растет до тех пор, пока не превысит сопротивление в нагнетательной линии. Ключевая характеристика: Постоянная объемная подача при переменном давлении.
- Компрессоры динамического действия (Dynamic Compression): Сжатие осуществляется путем сообщения воздуху кинетической энергии, которая затем преобразуется в энергию давления. Ключевая характеристика: Переменная подача при относительно постоянном давлении.
Анализ компрессоров объемного действия
Данный тип доминирует в промышленности благодаря своей гибкости и способности работать в широком диапазоне давлений.
-
Винтовые компрессоры (Rotary Screw Compressors)
Этот тип считается «золотым стандартом» для непрерывных производственных процессов с потреблением сжатого воздуха от среднего до высокого.

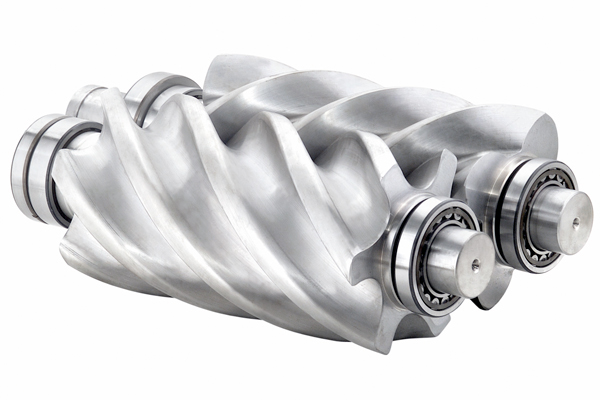

- Принцип работы: Основан на взаимодействии двух роторов (винтов) – ведущего и ведомого. Воздух всасывается в полость между ними, и при вращении роторов эта полость перемещается, уменьшаясь в объеме, что и приводит к сжатию.
- Ключевое технологическое различие:
- Маслозаполненные (Injected): Наличие масла в камере сжатия решает несколько задач: уплотняет зазоры, отводит тепло сжатия и смазывает подшипники. Это обеспечивает высокий КПД и долговечность. Требуют высококачественного сепаратора и системы фильтрации масла.
- Безмасляные (Oil-Free): Используют синхронизирующие шестерни для поддержания зазора между роторами. Сжатие происходит без контакта масла с воздухом, что критически важно для пищевой, фармацевтической, электронной и химической промышленности. Для отвода тепла используются воздух или вода. Имеют более низкий КПД по сравнению с маслозаполненными аналогами.
-
Поршневые компрессоры (Piston Compressors)
Классические машины, сохраняющие актуальность для периодического использования и задач с очень высоким давлением.
- Принцип работы: Возвратно-поступательное движение поршня в цилиндре попеременно всасывает, сжимает и выталкивает воздух.
- Сферы применения в современной промышленности:
- Передвижные установки: Благодаря простой конструкции и стойкости к тяжелым условиям.
- Пиковые нагрузки: Используются как «буферные» машины для компенсации пикового расхода в системах с базовой нагрузкой на винтовых компрессорах.
- Высокое и сверхвысокое давление: Многоступенчатые поршневые компрессоры незаменимы для пневмоиспытаний, заправки баллонов высокого давления (например, для ДАНВ).
-
Винтовые компрессоры с зубчатым приводом (Tooth Compressors) и Спиральные (Scroll)
- Винтовые с зубчатым приводом: Менее распространенный тип безмасляного компрессора. Сжатие происходит между двумя синхронизированными зубчатыми роторами. Отличаются простотой конструкции и надежностью для малых и средних производительностей
- Спиральные: Используются для малых производительностей (до ~10 м3/ч). Идеальны для производств, требующих минимального уровня шума и вибраций (медицина, лаборатории, кондиционирование).
Динамические компрессоры: решение для мегаваттных мощностей
-
Центробежные компрессоры (Centrifugal Compressors)
- Принцип работы: Многоступенчатая конструкция, где на каждой ступени воздух разгоняется рабочим колесом (импеллером) и затем тормозится в диффузоре, где кинетическая энергия преобразуется в давление.
- Преимущества с точки зрения TCO (Total Cost of Ownership):
- Высокая надежность: Минимум трущихся частей, конструкция, схожая с паровой турбиной.
- Полностью безмасляный воздух: Воздух не контактирует с маслом в проточной части.
- Энергоэффективность на номинальной нагрузке: Превосходный КПД при постоянной работе на полную мощность.
- Недостатки и ограничения: Низкий КПД на частичных нагрузках, риск возникновения помпажа, высокая начальная стоимость, сложность регулирования производительности.
Данный тип представляет собой вершину производительности для крупнейших промышленных объектов.
Критерии выбора: от теории к практике
Руководства по выбору оборудования, акцентируют внимание на комплексном анализе требований:
- Требование к качеству воздуха (ISO 8573-1): Определяет необходимость в безмасляной или маслозаполненной технологии.
- Профиль потребления: Постоянная высокая нагрузка – центробежные или винтовые компрессоры. Переменная или пиковая нагрузка – винтовые с частотным регулированием или гибридные системы (винтовой + поршневой).
- Энергоэффективность: Расчет не стоимости оборудования, а стоимости 1 куб. м сжатого воздуха за весь срок службы. Частотное преобразование (VSD) для винтовых компрессоров стало стандартом для переменной нагрузки.
- Давление и производительность: Сопоставление требуемых параметров с рабочими диапазонами разных типов компрессоров.
Заключение
Современный рынок воздушных компрессоров предлагает технологическое решение для любой задачи. Однако, как следует из аналитики передовых производителей, ключевой тренд — это смещение фокуса с первоначальной стоимости оборудования на его общую стоимость владения (TCO), где доминирующую роль играют затраты на электроэнергию. Винтовые компрессоры с частотным регулированием стали универсальным решением для большинства промышленных применений, в то время как поршневые и центробежные машины заняли свои устойчивые технологические ниши. Правильный выбор типа компрессора, основанный на глубоком анализе технологических требований, является фундаментом для создания энергоэффективной и надежной пневматической системы.
