Винтовые компрессоры — это важный элемент промышленного оборудования, обеспечивающий сжатым воздухом различные процессы, от производства до строительства. Они выделяются своей эффективностью, надежностью и способностью к непрерывной работе. В этой статье мы подробно рассмотрим, что такое винтовой компрессор, как он устроен, как работает, какие бывают типы, их преимущества и применение.
Что такое винтовой компрессор?
Винтовой компрессор, также известный как роторный винтовой компрессор, — это тип компрессора с положительным замещением, который использует два спиралевидных ротора для сжатия воздуха. Эти роторы, часто называемые мужским и женским, сцепляются и вращаются в противоположных направлениях внутри корпуса. По мере вращения они захватывают воздух между собой и корпусом, сжимая его за счет уменьшения объема вдоль длины роторов. Винтовые компрессоры широко используются в промышленности благодаря их способности обеспечивать непрерывный поток сжатого воздуха без пульсаций, что делает их идеальными для множества приложений.
Как работает винтовой компрессор?
Принцип работы винтового компрессора можно разделить на три основных этапа:
-
Впуск воздуха:
- Атмосферный воздух поступает в компрессор через впускной клапан.
- Воздух проходит через фильтры для удаления пыли и других загрязнений, обеспечивая чистоту воздуха в камере сжатия.
-
Сжатие:
- Воздух засасывается в пространство между двумя роторами на впускном конце.
- По мере вращения роторов захваченный воздух перемещается вдоль их длины.
- Объем пространства между роторами уменьшается по мере движения к выходному концу, что приводит к сжатию воздуха.
-
Выпуск:
- Когда сжатый воздух достигает конца роторов, он выходит через выходной порт.
Этот непрерывный процесс позволяет винтовым компрессорам обеспечивать стабильный поток сжатого воздуха, что делает их подходящими для длительной работы в промышленных условиях.

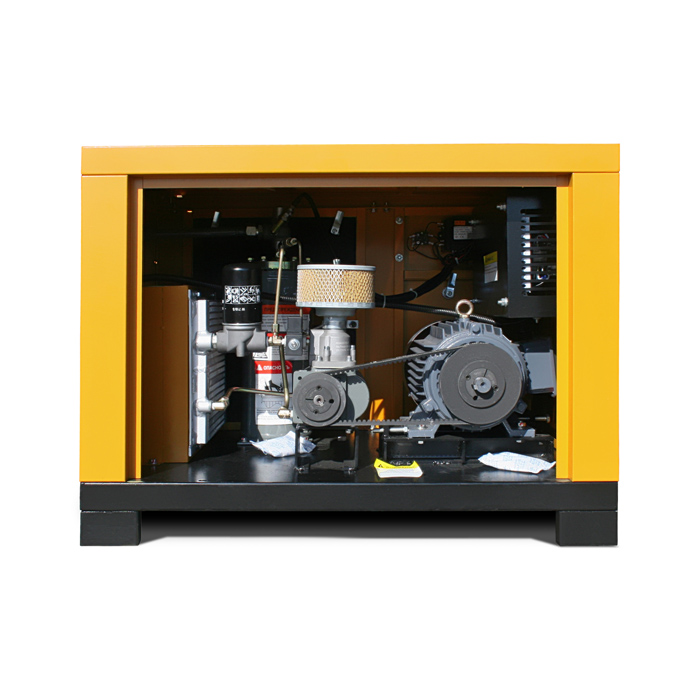

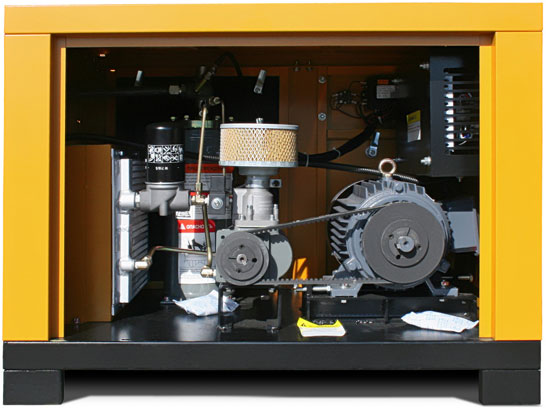

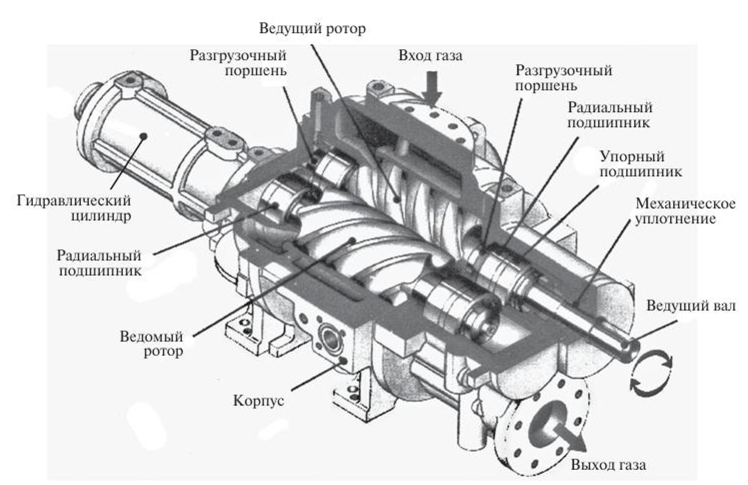

Устройство винтового компрессора
Винтовой компрессор состоит из нескольких ключевых компонентов, которые обеспечивают его эффективную работу:
| Компонент | Описание |
|---|---|
| Роторы | Два спиралевидных ротора (мужской и женский), которые сцепляются для сжатия воздуха. |
| Корпус | Закрытый контейнер, в котором находятся роторы и происходит процесс сжатия. |
| Впускной и выходной клапаны | Управляют потоком воздуха в компрессор и из него. |
| Электродвигатель | Обеспечивает энергию для вращения роторов. |
| Система охлаждения | Управляет теплом, выделяющимся во время сжатия. |
| Система фильтрации | Очищает воздух от загрязнений перед сжатием. |
В масляных компрессорах также присутствует система впрыска масла для смазки и охлаждения, тогда как безмасляные модели используют другие методы, такие как водяное охлаждение, для поддержания работы.
Типы винтовых компрессоров
Винтовые компрессоры классифицируются по методу смазки и типу привода:
По методу смазки
- Масляные винтовые компрессоры:
- Масло впрыскивается в камеру сжатия для смазки, охлаждения и герметизации зазоров между роторами.
- Подходят для давлений до 14 бар (иногда до 17 бар).
- Требуют дополнительной фильтрации для отделения масла от сжатого воздуха.
- Безмасляные винтовые компрессоры:
- Не используют масло в камере сжатия, что делает их идеальными для приложений, где требуется чистый воздух, например, в пищевой или медицинской промышленности.
- Используют асимметричные профили роторов и внешние шестерни синхронизации для предотвращения контакта роторов.
По типу привода
- Ременной привод: Прост и экономичен, подходит для небольших установок.
- Шестеренчатый привод: Более тихий и эффективный, подходит для частого использования.
- Прямой привод: Наиболее эффективный и тихий, часто оснащен частотным преобразователем (VSD) для экономии энергии.
Компрессоры Berg, например, используют прямой привод 1:1, что минимизирует потери энергии и повышает надежность.
Преимущества винтовых компрессоров
Винтовые компрессоры обладают рядом преимуществ, которые делают их популярными в промышленности:
| Преимущество | Описание |
|---|---|
| Непрерывная работа | Могут работать 24/7 с минимальным обслуживанием. |
| Высокая энергоэффективность | Особенно с использованием технологии VSD, которая регулирует скорость двигателя в зависимости от потребности в воздухе. |
| Компактность | Занимают меньше места по сравнению с другими типами компрессоров при аналогичной производительности. |
| Низкий уровень шума | Работают тише, чем поршневые компрессоры, что улучшает условия труда. |
| Меньший износ | Конструкция снижает механические нагрузки на компоненты, увеличивая срок службы. |
Применение винтовых компрессоров
Винтовые компрессоры используются в широком спектре отраслей, включая:
- Производство
- Пищевую и фармацевтическую промышленность
- Автомобильный сектор
- Строительство
- Металлургию
- Медицину
Их способность обеспечивать стабильный поток сжатого воздуха делает их незаменимыми в процессах, требующих постоянного давления.
Заключение
Винтовые компрессоры — это мощные и эффективные устройства, которые играют ключевую роль в современной промышленности. Их простота в использовании, высокая производительность и долговечность делают их идеальным выбором для многих приложений. Если вы ищете надежное решение для сжатия воздуха, обратите внимание на продукцию Berg Compressors — ваш партнер в достижении максимальной эффективности.
